SSC试验SSC测试周期

SSC硫化氢应力腐蚀试验



在有水和硫化氢存在的情况下，与腐蚀和拉应力（残留的和或施加）有关的一种金属开裂形式，属于氢引起的应力开裂，硫化物存在时，促进金属表面腐蚀所产生的原子氢进入金属，并使金属韧性下降、产生脆性断裂。



中文名硫化氢应力腐蚀试验



外文名Sulfide Stress Cracking Test



简称：SSC试验

执行标准



NACE TM0177-2016金属在H2S环境中抗硫化物应力开裂和应力腐蚀开裂的实验室试验的标准试验方法 [1]



GB/T4157-2017金属在硫化氢环境中抗硫化物应力开裂和应力腐蚀开裂的实验室试验方法 [2]



GB/T15970.2-2000金属和合金的腐蚀应力腐蚀试验 第2部分：弯梁试样的制备和应用



ISO 7539.2-1989金属和合金的腐蚀应力腐蚀试验 第2部分：弯梁试样的制备和应用



ASTM G39-1999(2016)弯梁应力腐蚀试样制备与使用规程



开展该项目的实验室



江苏容大检测



注意事项



该试验项目涉及到硫化氢气体，硫化氢指化学式为H2S的无色、极毒、具有腐烂味、化学活动性的非烃可燃气体。它是一种剧毒气体，其中毒机理是硫化氢与人体血红蛋白中的亚铁离子反应生成不溶性的硫化亚铁沉淀，使血红蛋白失去活性，从而使人体缺氧窒息（血红蛋白是人体内利用和输送氧气的重要物质），硫化氢对人体中枢神经有很强刺激作用。硫化氢中毒较重会使人死亡。当发生硫化氢中毒时应立即使患者脱离现场至空气新鲜处，有条件时立即给予吸氧并及时送医。



如果有单位想做相关试验，首先要注意安全！！



实验条件及要求



SSC试验工况



SSC试验有标准工况及模拟工况两种



标准工况下的试验环境温度为24±3，试验溶液为标准溶液如：NACE A溶液、B溶液等标准溶液



模拟工况下的试验环境温度为高温或常温、涉及到压力和混合气体分压的情况。溶液比较复杂：油气田水溶液、含Cl-溶液等



该实验周期较长，因参考标准不同周期也不同。720小时最为常用



SSC试验加载方式



SSC试验的加载方式有4种，常用的为拉伸法和四点弯曲法对应GB/T4157-2017中的A法和E法。具体尺寸标准都有要求。



由于NACE TM0177-2016没有四点弯曲的加载方式所以采用该标准做试验时常引用别的制样标准如GB/T15970.2-2000等。如下图所示

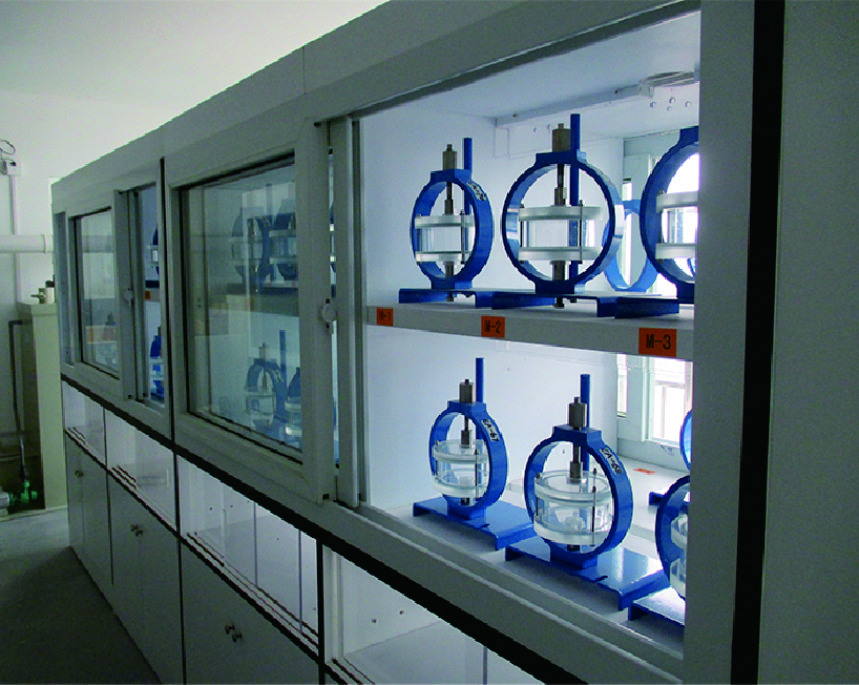

拉伸法试验装置 [1]



四点弯曲法装置 [2]



SSC试验加载载荷



SSC试验涉及到应力，应力加载时就需要知道加载的载荷。这个和材料的屈服强度有关系，材料有理论屈服强度和实际屈服强度加载时需知道这些数值，也会有247MPa作为门槛值一说。



应用范围



核电、航空、海洋、石油化工、天然气、气钢瓶、管道、压力容器、阀门、法兰、锻件等
